型号
尺寸(H*L*W MM)
中心距MM
散热量∆T=64.5℃
水容量L
工作压力MPA
最大压力MPA
适用面积M²

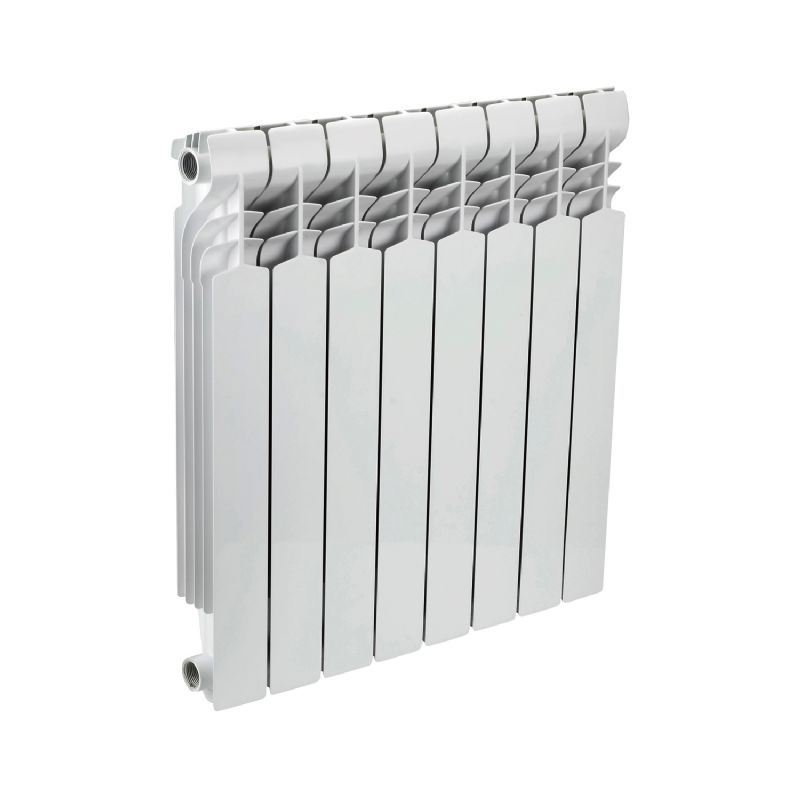

SD-S7/600*90
686*80*90
600
216
0.42
1.2-1.8
3.6
2.7-3.6
铝材:国际ADC12航空专用铝材,是国际航空专用铝材,压铸成型性良好,是铸铝散热器的首选铝材
汉高在全球拥有领先的创新,强大的品牌和先进的技术,是金属前处理最佳选择。汉高的前处理液增强了与油漆的结合力,其防腐性能是酸洗磷化处理的2.5倍,大大延长了散热器的使用寿命。奔驰,克莱斯勒,路虎捷豹,特斯拉用的都是汉高的前处理液。
巴斯夫是德国著名的最大的化工企业之一,巴斯夫电泳底漆经过200摄氏度高温烘烤后使散热器表面超强耐腐蚀,是普通底漆的2倍,奔驰,保时捷用的是巴斯夫的油漆。
塑粉:荷兰阿克苏诺贝尔
散热器连接形式(A、B、C、D、E、F代表接口位置,V代表放气阀位置,箭头代表接水水流方向)
设计安装注意事项
散热器安装:
1、承重墙安装(图一):散热器底部距地面安装高度h1≥100MM。不同类型产品固定螺栓定位尺寸见图表。
2、非承重墙安装(图二):此种情况,要打过墙眼,穿入通丝杆,穿墙螺杆墙两侧需加钢板固定,钢板长度、宽度、厚度不得小于30*30*3(MM),其安装尺寸同实心墙。
3、内保温墙安装(图三):此种情况,膨胀螺栓必须穿过内保温层深入墙内,深入墙内长度不小于50MM,其安装尺寸同实心墙。
连接散热器的方法:
散热器安装注意事项:
1、 安装时要保证散热器底部距地面不小于100MM的距离,散热器顶部距上端遮挡距离应不小于100MM。
2、 安装要保证散热器顶部的平直,带跑风端稍高一点,便于散热器内的气体的排放。
3、 管道和散热器要布置美观,但必须符合相关规范要求,并保证安全和检修方便。
4、 散热器挂钩应固定在承重墙上。挂钩间距以散热器对应片数距离为准,不宜集中或过度分散,遇长片时适当增加挂钩数量:
高度按散热器高度确定。挂件应在墙面上保持水平和垂直方向上的一致。若墙体不是承重墙,挂上前应先势上金属挡板。
挂钩安装间距分布见(图一)。
5、散热器宜带包装,以保护散热器外观完好。
6、供暖系统安装完毕后,需进行液压试验(图二),对安装完成的散热器进行液压测试,测试压力应为工作压力的1.5倍。
7、供暖系统水质应符合GB1576《低压锅炉水质》标准要求。
散热器管道安装注意事项:
1、散热器支管应有1%以上的安装坡度,以便于管路内气体排放。
2、每组散热器进、出水口处需安装阀门,以便于非采暖季散热器的满水养护。
3、选用铝塑复合管等管材及管件时,需确认管材为采暖和用热水管材,管材应符合国家或行业的相关标准要求。
管材及管件工件压力应不小于管网系统试验压力。
4、管道穿过墙壁和楼板等时,需设置保护套管。
5、塑料管道明装时每300毫米需加装管卡。
6、若安装温控阀,温控阀应装在进水口处,应水平安装,如果受空间影响可垂直向上安装但不能向下安装在安装 温控阀头时,要注意将刻度向上,以便观察。
7、对于小于100℃的热水供暖系统,水质应达到:PH值(20℃)、纯铝6-8.5、钢铝7-12、导电率≤250ms/m、
Cl-1≤100mg/l、O₂≤s0.1mg/l。- 德国HARDER散热器质量承诺自出厂之日起十年内,对因散热器材料或制造缺陷造成的质量问题,负责维修或更换散热器。
不在质量范围内的情况如下
非正常的储存、运输及安装;
错误使用散热器,例如安装在开放式系统或系统中的氧含量超标、使用腐蚀性的物质、在太高的压力情况下使用散热器或者冻裂等。
在卫生间,浴室,游泳池湿度高和腐蚀性高的环境不应该安裝板式散热器而应安装卫浴型散热器。切勿直接连接到城市供水系统,有时候城市供水系统水压超过10帕,会损坏散热器。不要使用含酸,腐蚀性的清洁剂清洁散热器表面。散热器要添加防冻液,采取冰冻风险防范,防止散热器冻裂。
因城市水压或供暖系统因功能障碍造成的压力突然增大而导致的暖气片损坏不在质保范围內。
装卸时,使用3吨以上叉车,在叉车卸货过程中导致的任何损坏都不在保修范围内。在货物到达客户仓库时,必须在卸货前给托盘上损坏的产品拍照。
质量保证不涵盖因产品质量造成的间接损失,如更换散热器的来回路费和人工费用,客户的各种杂费及其它间接费用。
质量投诉有效期限为7天,发生投诉当天投诉方应与厂家代表联系并提供相关的证据,包括事故现场照片,发货单,问题散热器序列号。不合格产品必须在投诉15天内送至德国HARDER中国办事处核查质量。
