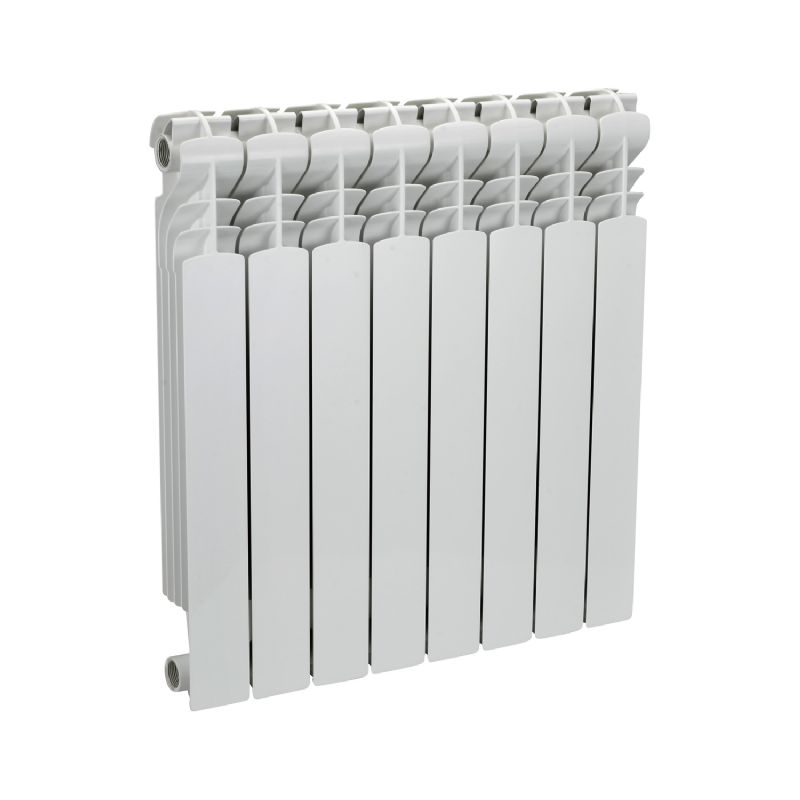

散热器连接形式(A、B、C、D、E、F代表接口位置，V代表放气阀位置，箭头代表接水水流方向)

设计安装注意事项
散热器安装：
1、承重墙安装（图一）：散热器底部距地面安装高度h1≥100MM。不同类型产品固定螺栓定位尺寸见图表。
2、非承重墙安装（图二）：此种情况，要打过墙眼，穿入通丝杆，穿墙螺杆墙两侧需加钢板固定，钢板长度、宽度、厚度不得小于30*30*3(MM)，其安装尺寸同实心墙。
3、内保温墙安装（图三）：此种情况，膨胀螺栓必须穿过内保温层深入墙内，深入墙内长度不小于50MM，其安装尺寸同实心墙。

连接散热器的方法：

散热器安装注意事项：
1、 安装时要保证散热器底部距地面不小于100MM的距离，散热器顶部距上端遮挡距离应不小于100MM。
2、 安装要保证散热器顶部的平直，带跑风端稍高一点，便于散热器内的气体的排放。
3、 管道和散热器要布置美观，但必须符合相关规范要求，并保证安全和检修方便。
4、 散热器挂钩应固定在承重墙上。挂钩间距以散热器对应片数距离为准，不宜集中或过度分散，遇长片时适当增加挂钩数量：
高度按散热器高度确定。挂件应在墙面上保持水平和垂直方向上的一致。若墙体不是承重墙，挂上前应先势上金属挡板。
挂钩安装间距分布见（图一）。
5、散热器宜带包装，以保护散热器外观完好。
6、供暖系统安装完毕后，需进行液压试验（图二），对安装完成的散热器进行液压测试，测试压力应为工作压力的1.5倍。
7、供暖系统水质应符合GB1576《低压锅炉水质》标准要求。

散热器管道安装注意事项：
1、散热器支管应有1%以上的安装坡度，以便于管路内气体排放。
2、每组散热器进、出水口处需安装阀门，以便于非采暖季散热器的满水养护。
3、选用铝塑复合管等管材及管件时，需确认管材为采暖和用热水管材，管材应符合国家或行业的相关标准要求。
管材及管件工件压力应不小于管网系统试验压力。
4、管道穿过墙壁和楼板等时，需设置保护套管。
5、塑料管道明装时每300毫米需加装管卡。
6、若安装温控阀，温控阀应装在进水口处，应水平安装，如果受空间影响可垂直向上安装但不能向下安装在安装 温控阀头时，要注意将刻度向上，以便观察。
7、对于小于100℃的热水供暖系统，水质应达到：PH值（20℃)、纯铝6-8.5、钢铝7-12、导电率≤250ms/m、
Cl-1≤100mg/l、O₂≤s0.1mg/l。
