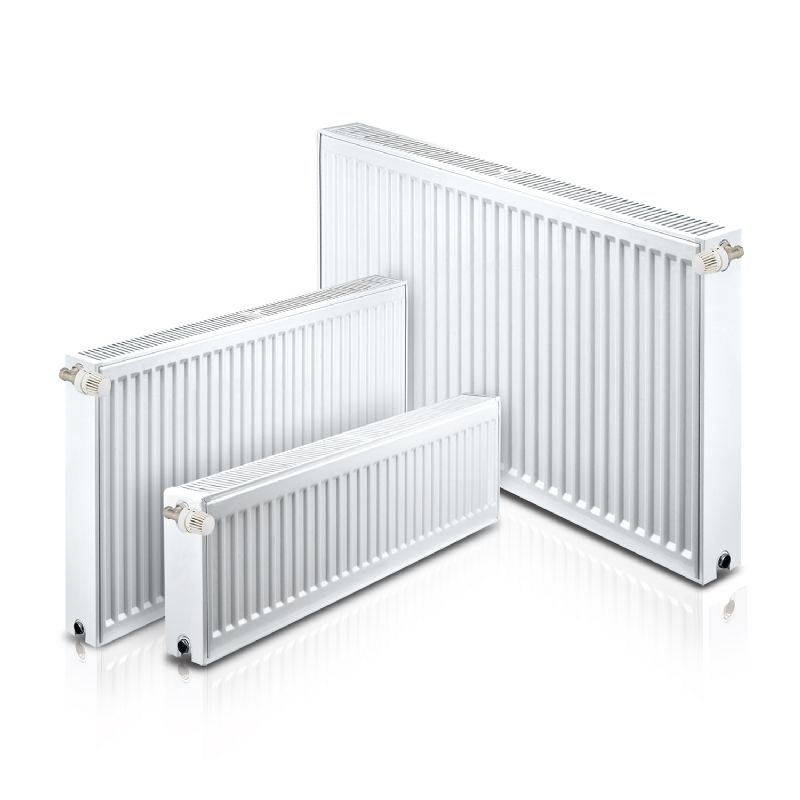

德国 HARDER 钢制板式散热器安装使用说明书

1. 散热器的质保
德国 HARDER 钢制板式散热器的质保期是 10 年

2. 散热器的规格

3. 散热器的悬挂位置

4. 散热器的安装

首先从钢制板式散热器的底部打开塑料外包装，取出 L 型挂架和膨胀螺栓、堵头、排气阀及塑料衬件。
按照悬挂的位置数据，规划好 L 型挂架位置，并首先在墙体上按调节孔位置钻孔安装膨胀螺栓，把 L 型挂架临时固定。
撕开散热器悬挂位置保护膜，取走悬挂护套。小心把散热器安装到 L 型挂架上，作水平和垂直方向调整。平衡完毕后，标记 L 型挂架固定孔位置，小心取下散热器。
拔出 L 型挂架，在固定孔位置钻孔并安装膨胀螺栓，再次安装 L 型挂架并牢牢固定。把散热器挂到 L 型挂架上。
热输出会收到安装位置及内部装饰物的影响，对于下图中打 X 的情况应该尽量避免。
应当把散热器安装在窗体下方或靠近窗体，这样的安装方式能有效抵消窗体的热散失效果

5. 接口方式

  同侧连接
  在安装长度小于2米的钢制板式散热器时，这是最常见的安装方式。此连接方式便于安排管道的位置，只要量好同侧接口距即可，在2米以下的散热器，不需要精确控制安装长度。
  异侧连接
  在钢制板式散热器长度超过2米时，应采用这种安装方式。这种安装方式能够避免散热器在长度超过2米时同侧连接导致部分区域水流无法到达而形成冷区的现象。本安装方式不仅要准确计算上下接口距，也需要准确计算长度。
  下进下出连接
  这种连接方式会导致水流无法在整个钢制板式散热器中循环，所以热输出会急速下降，散热效果最差，一般情况下不推荐这种连接方式

6. 布管方式

7. 散热器的使用环境
HARDER钢制板式散热器最好不要安装在潮湿的房间内，需安装在远离淋浴的干燥墙体。
8. 供暖系统环境
德国 HARDER 钢制板式散热器适用于闭式循环采暖系统或经过水处理的半闭式系统。系统中的循环水和补水需要进行必要的处理以避免散热器内壁生锈。散热器需要做到满水保养在非采暖季不建议放空整个采暖系统。
补水的水质指标不应该超过下列数值
采暖水温应在 0~110℃之间,水的 PH 值应在 9.5-11.5 之间,最大含氧量不超过 0.1mg/kg,氯和硫酸根离子总含量不超过 150 毫克/升,一般硬度值不超过 30ppm 碳酸钙。当水带酸性和带侵蚀性时,供暖系统应使用防腐剂 。
9. 承受压力
根据欧洲 EN442 标准的,德国 HARDER 钢制板式散热器的设计最大工作压力为 10bar(一些系列产品承压 6bar 或 8bar)。采暖系统设计工作压力不得大于散热器最大工作压力。
所有德国 HARDER 散热器在出厂前都进行了 13Bar 的压力测试,在工地现场不应再进行超过 13Bar 的压力试验,否则容易造成散热器焊接处永久性破坏。
